数控机床用pmc分为两类:一类是专为实现数控机床顺序控制而设计制造的内装型pmc:另一类是输入/输出技术规范的，输入/输出点数、程序存储容量以及运算和控制功能等均能满足数控机床控制要求的独立型pmc。

1.内装型pmc

内装型pmc从属于cnc装置，pmc与数控系统之间的信号传送在cnc装置内部就可完成，而pmc与机床侧的信息传送则要通过输n输出接口来完成。

内装型pmc具有如下特点:

1)内装型pmc实际上是cnc装置带有的pmc功能，般是作为一种可选功能提供给用户。

2) 内装型pmc的性能指标(如输人/输出点数、程序最大步数、每步执行时间、程序扫描周期、功能指令数目等)是根据所从属的cnc系统的规格、性能、适用机床的类型等确定的，其硬件和软件部分是被作为cnc系统的基本功能或附加功能与cnc系统一起统一设计制造的。因此，pmc的硬件和软件整体结构十分紧凑，其所具有的功能针对性强，技术指标较合理、实用，适用于单台数控机床的场合。

3) 在系统结构上，内装型pmc既可以与cnc共用一个cpu,也可以单独使用一一个 cpu。单独使用时，pmc对外有单独配置的输v输出电路，而不使用cnc装置的输n输出电路。

4)采用内装型pmc，扩大了cnc内部直接处理的通信窗口功能，可以使用梯形图的编辑和传送等高级控制功能，且造价便宜，提高了cnc的性能价格比。

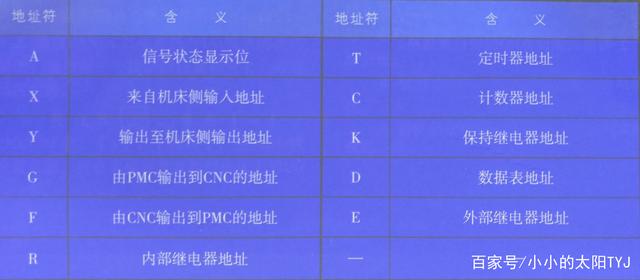

内装型pmc与数控系统之间的信息交换是通过公共ram完成的，因此内装型pmc与数控系统之间没有连线，信息交换量大，安装调试更加方便，且结构紧凑，可靠性好。

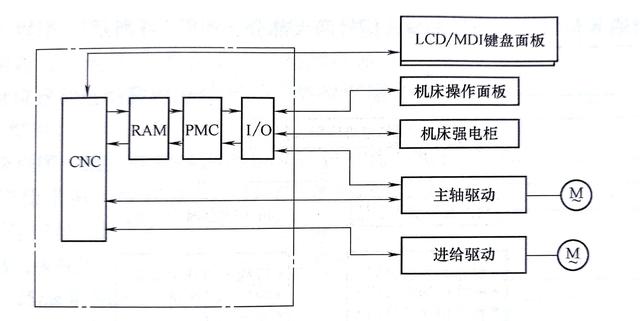

内装型pmc与外部信号的连接结构示意图如下图所示。

2.独立型pmc

独立型pmc又称通用型pmc。独立型pmc独立于cnc装置，有完整的硬件和软件结构，是能独立完成规定控制任务的装置。数控机床用独立型pmc, 一般采用模块化结构,装在插板式笼箱内，它的cpu系统程序、用户程序、输入/输出电路、通信等均设计成独立的模块。独立型pmc主要用于fms 、cims 形式中的cnc机床，具有较强的数据处理、通信和诊断功能，成为cnc与上级计算机联网的重要设备。

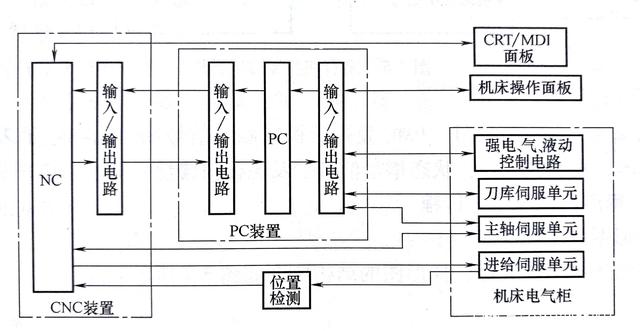

独立型pmc与外部信号的连接如下图所示。
