将显示屏变成跟玻璃一样的透明，这个听起来只会在科幻电影里实现的场景，如今已经渐渐落入现实。

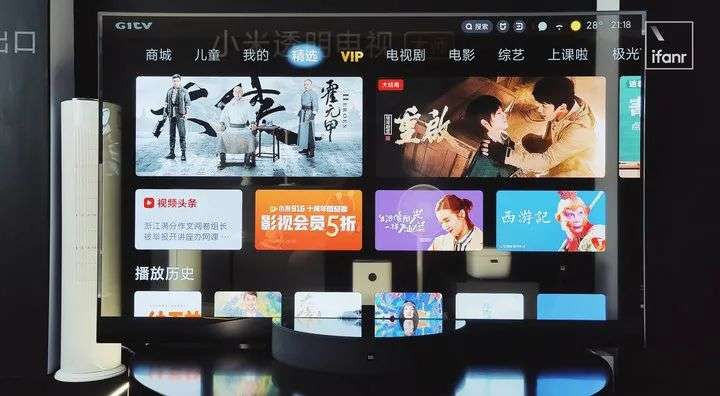

小米透明电视

最近，小米发布的透明电视便诠释了这种可能性：它既可以显示各种视频内容，又能像玻璃柜般，让你透过屏幕，看到电视机后背的墙面和摆件。

它就跟当年折叠屏刚诞生一样，又一次，打破了很多人对于「显示屏」的固有认知，也预示着所有带屏幕的电子产品，未来可能会迎来的改变。

但如果只是觉得好看，也未免太小瞧透明显示屏的价值了。

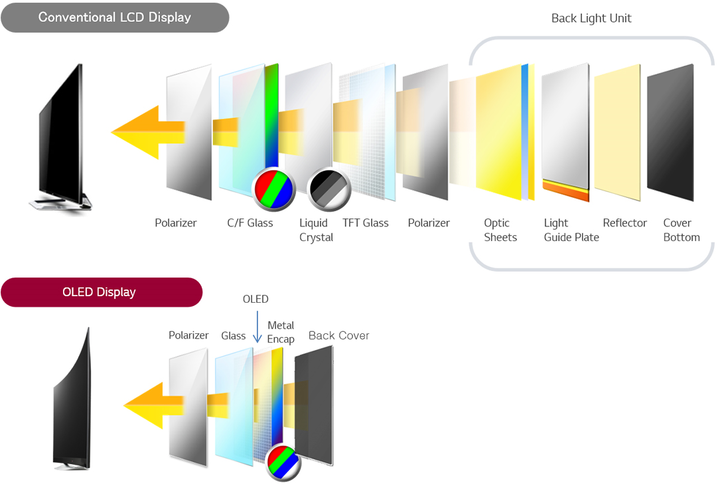

相比 LCD 屏，OLED 屏的结构和工作原理都要简单不少。

我们先来搞清楚透明屏幕的原理。

这里需要重温一个知识点，即 OLED 屏本身「自发光」的特性，它意味着屏幕上每个红色、绿色或蓝色子像素都会自己发光，而不需要依赖额外的背光源。

只有这样，OLED 屏幕才可以省去传统 LCD 屏中常见的液晶层、背光层等模组，实现更高的色彩对比度，并在形态上确保足够的轻薄。

这种先天的结构特点，也满足了很多厂商想要将显示屏做薄，甚至是做弯曲，做折叠的需求。

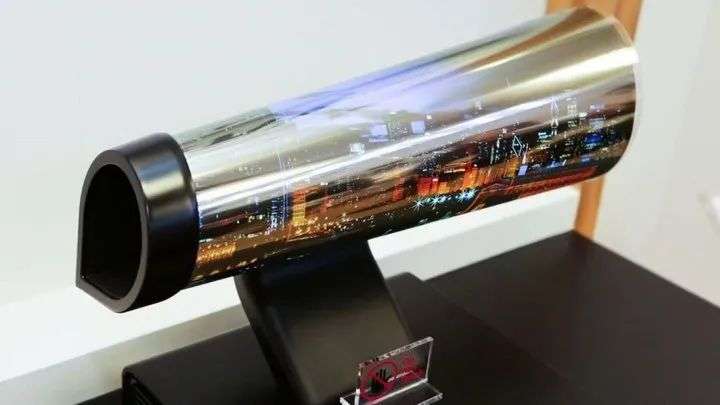

轻薄、折叠、弯曲，这些屏幕形态都离不开 OLED 屏本身的结构特性

但对透明电视来说，真正的难点，其实是让这数百万个微小的像素变得「足够透明」。我们当然可以想当然地认为，只要选用透光率较高的基材，以及将上下盖板、正负极都换成玻璃，就能轻松让光线穿过面板，做成和玻璃一样。

可现在，面板厂商还想到了更一个取巧的做法，即引入「透明像素点」的概念。

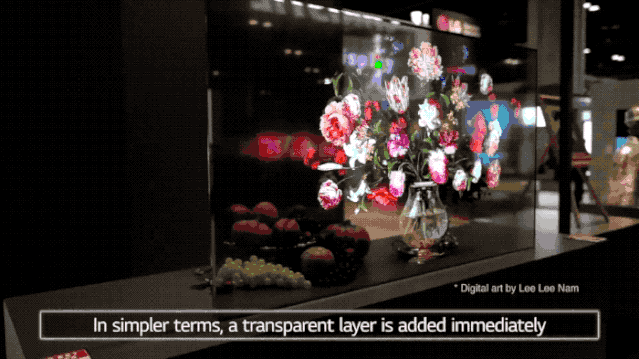

透明子像素的引入，才是让电视变得透明的核心。图片来自：LG Information Display

LG 在一则视频中简单解释了透明 OLED 屏的实现原理——它在原有的红绿蓝白四像素基础上，新增了一种「透明子像素」。这种像素并不会发光，也不会参与到图像显示，但它自身却是由高透明材料制成的。

最终，当无数个这样的像素点均匀地分布在面板上时，屏幕也自然而然地会获得一定的通透效果，但同时又能兼顾彩色图像的显示。

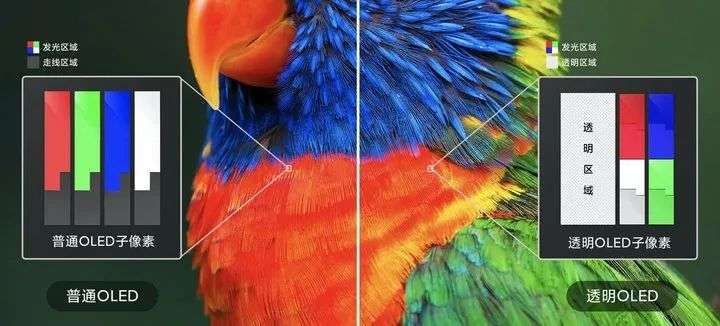

小米透明电视增加了近 50% 区域的「透明子像素」，从而在视觉上实现了较高的透明度。图片来自：小米

你或许已经察觉到了，在这样的结构下，真正能让光线通过的像素点，其实只占总量的一部分而已。

这也是为什么，现阶段透明电视的透明度仅在 30-40% 左右，而非 100%，毕竟一部分子像素仍要用于图像显示，但只要透明子像素的密度足够高，量够大，也足以「骗」过用户的视觉感官了。

让屏幕变透明，只是解决了透明电视的第一个问题。毕竟在屏幕之外，传统电视机的后背还有电源、主板、音响等器件，它们可无法凭空消失。

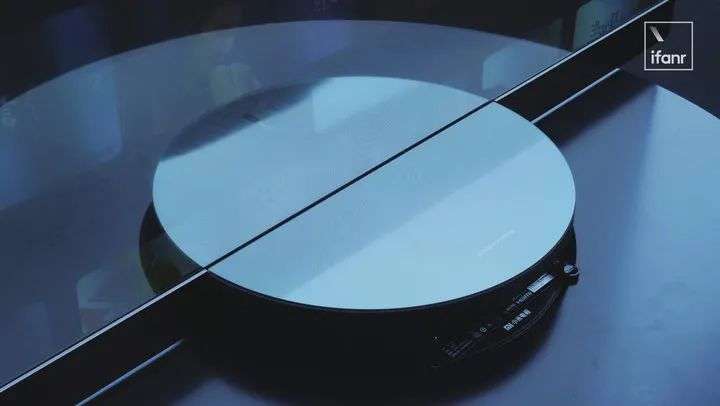

现在小米的做法，是将这类单元尽可能地聚拢，并集成在一个硕大的圆盘之中，让它兼顾起电视机底座，以及主机、音响的作用，这才让透明电视得以正常工作。

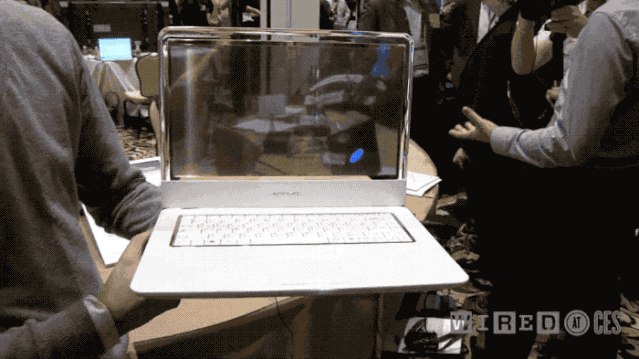

三星在 2010 年 CES 上展示的透明笔记本。图片来自：Wired

从技术本身来说，透明显示屏并不算非常黑科技的东西。早几年，包括三星、LG 和松下等厂商，都展示过很多采用透明面板的原型方案，而且都不是和电视机相关的产品。

在 2010 年，三星就推出了一款搭载了透明 OLED 屏的概念笔记本电脑，你可以看到屏幕上正在运行的 Windows 系统，而且图标和文字的清晰度都做得很好。

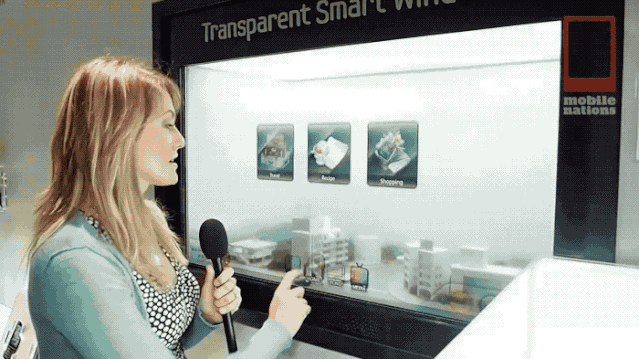

图片来自：Mobile Nations

到了 2012 年，三星还展示了一种支持触摸的「智能窗户」原型，你可以想象一下，自己在一块透明玻璃上滑动、点按界面的感觉，这也算是无限接近于科幻电影里的场景了。

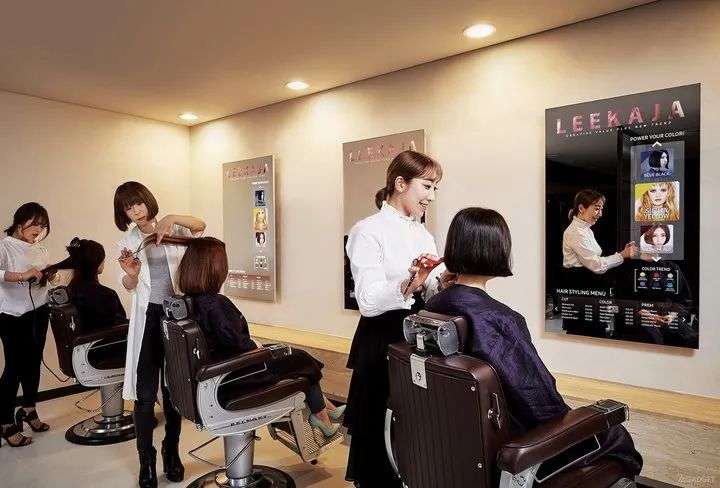

韩国 Leekaja Hair Bis 曾希望将三星的镜面 OLED 屏应用在美发沙龙门店中。图片来自：OLED-info

作为全球知名的屏幕大厂，三星本是最有希望将透明 OLED 屏商用化的公司——事实上，它在 2016 年确实获得了几家厂商的订单，可在出货后不久，三星却临时决定停止透明 OLED 屏的生产，转而将重点放在了更具潜力，也更赚钱的智能手机 OLED 屏研发上。

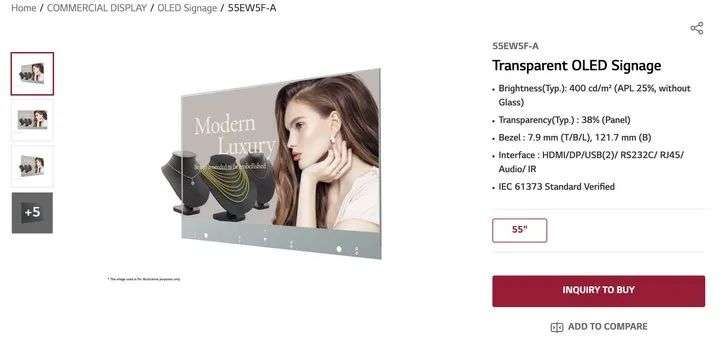

LG 面向商用市场推出的 55 英寸透明 OLED 屏。图片来自：LG

目前来看，全球具备透明 OLED 屏量产能力的供应方，也就剩下 LG 这一家了。本次小米透明电视所使用的面板，大概率也是由 LG 提供的。

正好在去年，LG 也推出了一款 55 英寸的透明 OLED 屏商用方案，这和小米透明电视的面板应该是同款。

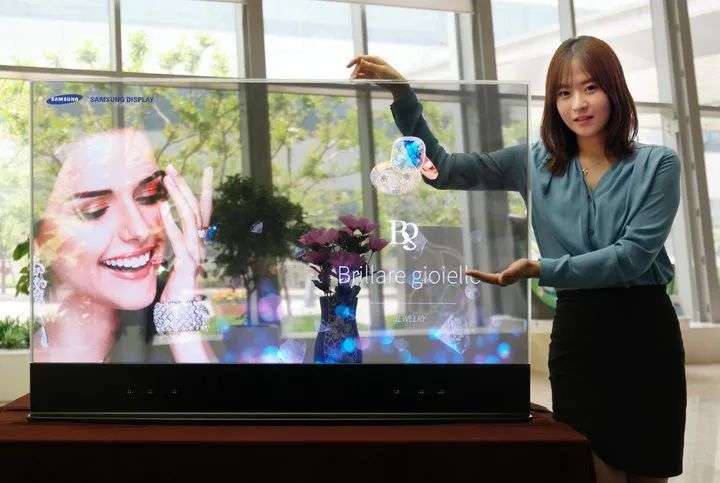

三星在 2016 年展示的全透明 OLED 屏

可以说，透明电视的「酷」，也是它令人向往的主要原因。尤其是当你伸手放到屏幕后背，看到自己的掌心与虚拟的电视内容相交汇，那种感觉确实非常奇妙。

可论实用性，电视机或许并不是最适合应用透明显示屏的品类。

毕竟，我们看电视，并不是单纯地看那块屏幕，而是要看屏幕里所显示的画面和图像内容。
